Die Errichtung oder wesentliche Änderung einer elektrischen Niederspannungsanlage erfordert vor der ersten Inbetriebnahme eine normgerechte Erstprüfung nach DIN VDE 0100-600. Ein strukturiertes VDE 0100-600 Prüfprotokoll als Excel-Download unterstützt Elektrofachkräfte dabei, Besichtigungen, Erprobungen und Messwerte transparent, revisionssicher und nachvollziehbar zu dokumentieren.
Normative Grundlagen der DIN VDE 0100-600
Die Norm DIN VDE 0100-600 (VDE 0100-600) legt die Anforderungen an die Erstprüfung von elektrischen Niederspannungsanlagen fest. Die Prüfung muss vor der Inbetriebnahme stattfinden, um Gefahren für Personen, Sachwerte und nachfolgende Anlagenteile auszuschließen.
Zur Abgrenzung: Während die DIN VDE 0100-600 die Erstinbetriebnahme regelt, betrifft die wiederkehrende Prüfung von Arbeitsmitteln und ortsfesten Anlagen im Betrieb das DGUV V3 Prüfprotokoll. Fachliche Richtlinien und Unfallverhütungsvorschriften sind über die DGUV sowie die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA) einsehbar.
Grenzwerte und Berechnungsformeln der Erstprüfung
Die Auswertung der Messwerte basiert auf festen Grenzwerten. In Excel lassen sich diese Soll-Ist-Vergleiche durch automatisierte Logiken abbilden, beispielsweise mit einer Excel WENN-Funktion.
1. Isolationswiderstand ()
Die Isolationsmessung erfolgt an der spannungsfreien Anlage zwischen aktiven Leitern und dem Schutzleiter (PE). Für Standard-Niederspannungsanlagen bis einschließlich 500 V Nennspannung gilt eine Prüfspannung von 500 V DC:
Für Kleinspannungsstromkreise (SELV/PELV) beträgt die Prüfspannung 250 V DC bei einem Mindestwert von .
2. Schutz durch automatische Abschaltung (TN-System)
Im TN-System muss im Fehlerfall der vorgeschaltete Leitungsschutzschalter oder die Schmelzsicherung innerhalb der normierten Abschaltzeit auslösen. Die Fehlerschleifenimpedanz muss folgende Abschaltbedingung erfüllen:
- : Gemessene Fehlerschleifenimpedanz in Ohm ().
- : Nennwechselspannung gegen Erde (typischerweise 230 V im 400/230-V-Netz).
- : Erforderlicher Abschaltstrom in Ampere (A), der das Schutzorgan innerhalb der vorgeschriebenen Abschaltzeit (z. B. 0,4 s bei Steckdosenstromkreisen bis 63 A) auslöst.
Rechenbeispiel: Bei einem Leitungsschutzschalter B16 (Auslösefaktor 5) beträgt der Abschaltstrom . Die maximal zulässige Schleifenimpedanz berechnet sich wie folgt:
Ein gemessener Wert von beispielsweise 0,92 erfüllt die Bedingung und gilt als bestanden.

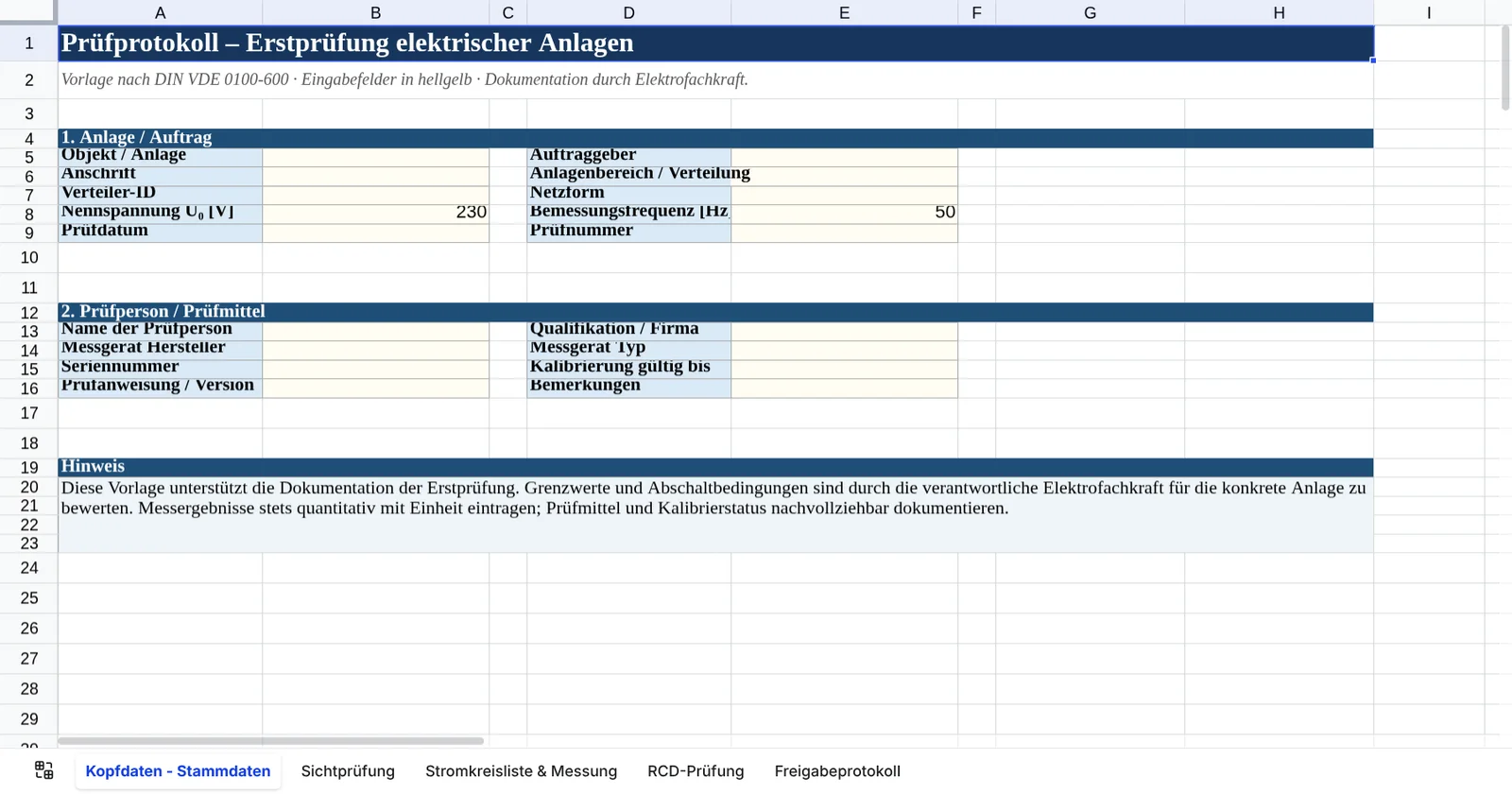

Aufbau der Excel-Arbeitsmappe
Für eine handhabbare Dokumentation empfiehlt sich eine modulare Struktur in fünf Tabellenblättern:
| Tabellenblatt | Inhalt | Wesentliche Felder / Spalten |
|---|---|---|
| 1. Kopfdaten | Anlagenspezifikation & Rahmenbedingungen | Auftraggeber, Anlagenstandort, Netzform (TN-C-S, TN-S, TT), Nennspannung, Prüfername, Kalibrierdatum des Messgeräts |
| 2. Sichtprüfung | Prüfpunkte vor Inbetriebnahme | Leiterquerschnitte, Farbkennzeichnung, Schutzeinrichtungen, Zugentlastung, Berührungsschutz (Ergebnis: Bestanden / Mangel) |
| 3. Stromkreisliste & Messung | Messwerte je Stromkreis | Stromkreisnummer, Typ/Charakteristik Schutzorgan, , , , Kurzschlussstrom |
| 4. RCD-Prüfung | Fehlerstrom-Schutzeinrichtungen | RCD-Typ (z. B. Typ A, B), (z. B. 30 mA), Auslösezeit (Soll ), Auslösestrom |
| 5. Freigabeprotokoll | Gesamtbewertung | Festgestellte Mängel, Nachprüftermin, Gesamtergebnis (Freigabe erteilt / nicht erteilt), Datum, Unterschrift |
CSV-Generator für die Prüfprotokoll-Vorlage
Erzeugen Sie hier direkt eine formatierte Basisdatei für den Import in Excel. Geben Sie die Objektdaten ein und laden Sie die konfigurierte CSV-Vorlage herunter.
Anforderungen an eine rechtssichere Dokumentation
Damit das Prüfprotokoll im Schadensfall oder bei einem Audit als rechtssicherer Nachweis anerkannt wird, müssen folgende Kriterien erfüllt sein:
- Eindeutige Zuordnung: Jeder Stromkreis muss mit Bezeichnung, Raum, Betriebsmittel und Schutzorgan unverwechselbar benannt sein.
- Genaue Messwertangabe: Die bloße Notiz „i. O.“ oder „bestanden“ bei Messungen ist unzureichend. Reale Zahlenwerte inklusive Einheit müssen im Protokoll stehen.
- Prüfmittel-Rückführbarkeit: Das eingesetzte Installationstestgerät muss mit Modell, Seriennummer und aktuellem Kalibrierintervall aufgeführt sein.
- Mängelklassifizierung: Eventuelle Mängel sind verbindlich zu protokollieren, mit einer Beseitigungsfrist zu versehen und nach erfolgter Korrektur nachzuprüfen.
- Archivierung: Das Originalprotokoll ist in unveränderbarer Form (z. B. als signiertes PDF) über die gesamte Nutzungsdauer der Anlage aufzubewahren.
Häufige Fragen zur VDE 0100-600 Erstprüfung
Wer darf das Prüfprotokoll nach DIN VDE 0100-600 ausstellen?
Die Erstprüfung darf ausschließlich von einer qualifizierten Elektrofachkraft (EFK) mit Fachkunde im Prüfwesen durchgeführt und unterzeichnet werden. Auszubildende oder elektrotechnisch unterwiesene Personen dürfen nur unter Leitung und Aufsicht einer EFK mitwirken.
Wann ist eine Messung des Isolationswiderstands mit 250 V DC zulässig?
Enthält der Stromkreis empfindliche elektronische Bauteile oder Überspannungsschutzorgane (SPD), die durch 500 V Prüfspannung beschädigt werden könnten oder ansprechen, darf die Prüfspannung auf 250 V DC reduziert werden. Der Mindestwert von bleibt dabei unverändert.
Welche Grenzwerte gelten für die RCD-Auslösezeit?
Für standardmäßige Fehlerstrom-Schutzeinrichtungen (RCDs) mit im TN- und TT-System gilt nach DIN EN 61008-1 / 61009-1 bei einfachem Bemessungsfehlerstrom () eine maximale Auslösezeit von 300 ms.
Fazit und nächste Schritte
Eine saubere Excel-Vorlage spart bei der Erstprüfung nach DIN VDE 0100-600 Zeit und schützt vor lückenhaften Aufzeichnungen. Nutzen Sie die bereitgestellte Vorlage für die Datenerfassung vor Ort und überführen Sie das fertig ausgefüllte Protokoll vor der Übergabe an den Auftraggeber in ein geschütztes, revisionssicheres PDF-Format.
