Wer nach einem VDE 0100-600 Prüfprotokoll als Excel-Download sucht, will meist vor allem eines: eine saubere Vorlage, mit der sich Erstprüfungen schnell, vollständig und nachvollziehbar dokumentieren lassen. Genau dabei hilft dieser Beitrag. Sie bekommen eine praxistaugliche Struktur für Excel, eine Checkliste der typischen Pflichtfelder und weiter unten sogar einen direkten CSV-Download, den Excel sofort öffnen kann. Wichtig: Eine Vorlage erleichtert die Dokumentation, ersetzt aber weder die fachkundige Prüfung noch den Blick in die aktuell gültige Norm.
Was die DIN VDE 0100-600 im Kern verlangt
Die DIN VDE 0100-600 beschreibt die Erstprüfung von Niederspannungsanlagen. In der Praxis bedeutet das: Vor der Inbetriebnahme wird nicht nur gemessen, sondern auch besichtigt und erprobt. Ein brauchbares Prüfprotokoll muss genau diese drei Ebenen abbilden, damit später nachvollziehbar bleibt, was geprüft wurde, mit welchem Messgerät, unter welchen Bedingungen und mit welchem Ergebnis.
Für betriebliche Rahmenbedingungen, Verantwortlichkeiten und allgemeine Hinweise zur Prüfung elektrischer Anlagen sind die Informationen der DGUV zu elektrischen Anlagen und Betriebsmitteln und die Arbeitsschutzinformationen der BAuA zu elektrischen Gefährdungen sinnvolle Ergänzungen. Den vollständigen Normtext selbst sollten Sie immer in der für Ihr Projekt gültigen Ausgabe heranziehen.
Diese Inhalte gehören in ein VDE 0100-600 Prüfprotokoll
1. Stammdaten
- Objekt, Anlage, Verteiler und Stromkreis
- Prüfer, Datum und Auftraggeber
- Netzform, Nennspannung und Anlagenbereich
- Messgerät mit Typ, Nummer und Prüfstatus
2. Sichtprüfung
- Leiterauswahl und Schutz gegen direktes Berühren
- Kennzeichnungen und Stromkreiszuordnung
- Schutzleiteranschlüsse und mechanischer Zustand
- Dokumentierte Abweichungen oder Mängel
3. Erprobung und Messung
- Durchgängigkeit von Schutzleitern
- Isolationswiderstand
- Polarität, Drehrichtung und Funktionsprüfung
- RCD- und Abschaltbedingungen, soweit anwendbar
4. Bewertung
- Grenzwert eingehalten ja oder nein
- Freigabe, Teilfreigabe oder Mängelstatus
- Bemerkungen und empfohlene Maßnahmen
- Unterschrift und Versionsstand
Besonders wichtig ist, dass die Vorlage anlagenspezifisch arbeitet. Nicht jeder Prüfpunkt ist für jede Installation relevant. Eine gute Excel-Datei arbeitet deshalb mit klaren Feldern, optionalen Spalten und einer eindeutigen Bewertung je Prüfposition. So lassen sich sowohl kleine Unterverteilungen als auch größere Anlagen sauber dokumentieren.
Typische Mess- und Prüfpositionen im Protokoll:
- Durchgängigkeit der Schutzleiter und des Schutzpotentialausgleichs
- Isolationswiderstand aktiver Leiter gegen Erde oder Schutzleiter
- Schutz durch automatische Abschaltung der Stromversorgung
- Polarität von Schalt- und Schutzorganen
- Drehrichtung bei Drehstromsystemen
- Funktionsprüfung, beispielsweise von Schaltern, Meldern oder Steuerungen
- RCD-Daten mit Typ, Bemessungsdifferenzstrom und gemessener Auslösezeit

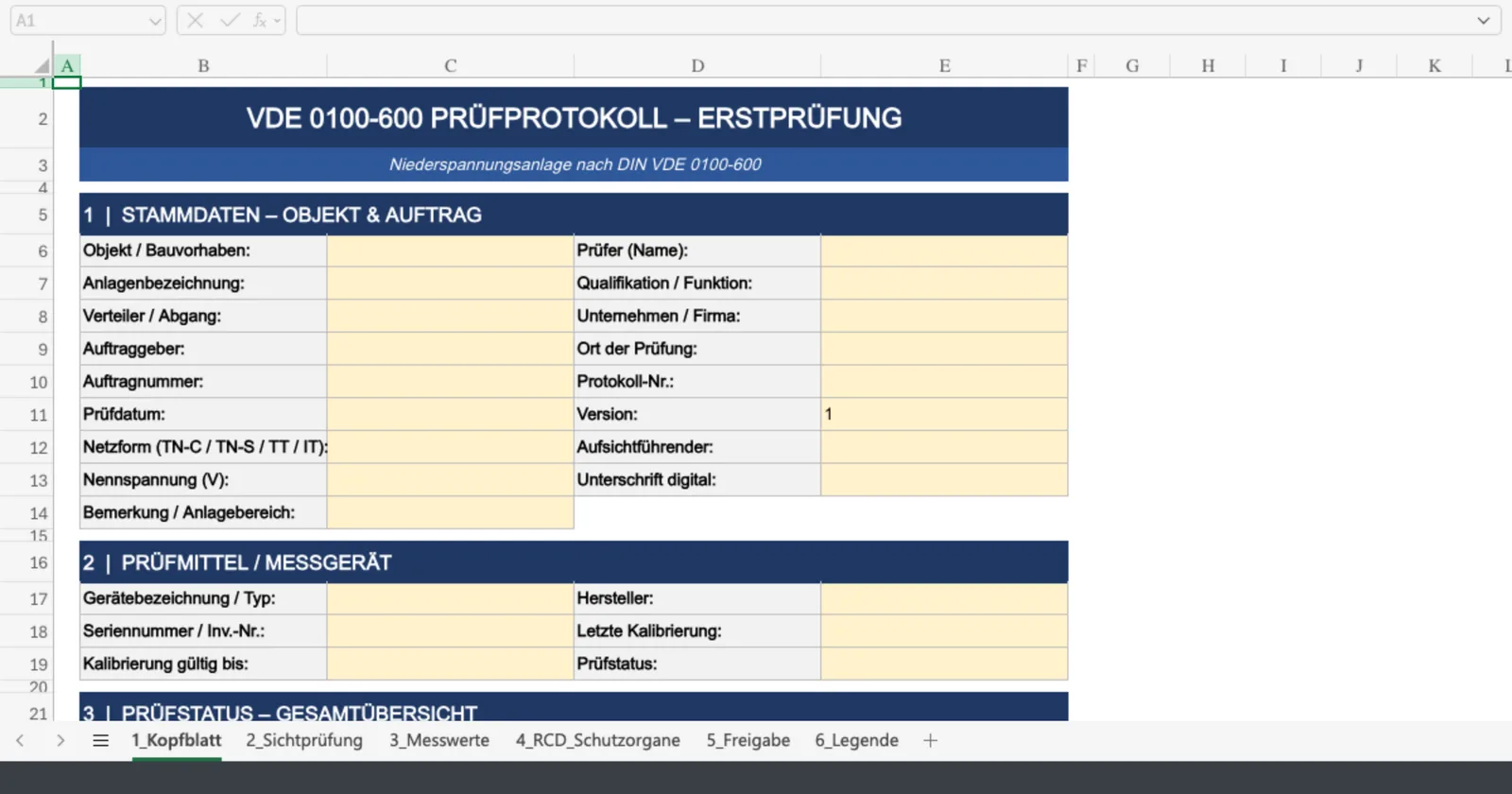

Excel-Vorlage: So sollte die Arbeitsmappe aufgebaut sein
Wenn Sie ein VDE 0100-600 Prüfprotokoll in Excel anlegen, hat sich eine einfache Arbeitsmappe mit wenigen, klar getrennten Tabellenblättern bewährt. So bleibt die Datei im Alltag nutzbar und ist trotzdem sauber dokumentiert.
| Tabellenblatt | Zweck | Empfohlene Spalten |
|---|---|---|
| Kopfblatt | Projekt- und Prüfdaten zentral erfassen | Objekt, Anlage, Auftrag, Prüfer, Datum, Netzform, Messgerät |
| Sichtprüfung | Ja-Nein-Prüfpunkte und Feststellungen dokumentieren | Prüfpunkt, Status, Bemerkung, Foto- oder Mangelnummer |
| Messwerte | Messdaten je Stromkreis oder Betriebsmittel erfassen | Bezeichnung, Messart, Sollwert, Istwert, Bewertung |
| RCD oder Schutzorgane | Spezielle Schutzdaten getrennt halten | Typ, IΔn, Auslösezeit, Prüfstrom, Ergebnis |
| Freigabe | Gesamtbewertung und Abschluss | Mängel offen, Maßnahmen, Freigabestatus, Unterschrift |
Praktisch ist außerdem eine Spalte Grenzwert oder Bezug. So trennen Sie den reinen Messwert von der Bewertung. Das hilft bei internen Audits, bei Rückfragen des Auftraggebers und bei späteren Wiederholungsprüfungen.
Direkter Excel-Download: CSV-Vorlage zum Sofortstart
Wenn Sie nicht erst eine Datei von Grund auf aufbauen möchten, können Sie mit dem folgenden Tool eine einfache CSV-Vorlage für Excel erzeugen. Die Datei enthält Kopfdaten, typische Prüfschritte und freie Felder für Ihre Messwerte. Sie ist bewusst schlicht gehalten, damit Sie sie schnell in Ihren eigenen Standard überführen können.
Hinweis: CSV ist bewusst universell. Nach dem Öffnen in Excel können Sie Spaltenbreiten, Dropdowns, Schutzblätter oder automatische Bewertungen ergänzen.
So dokumentieren Sie Messwerte sauber und revisionsfreundlich
Viele Vorlagen scheitern nicht an zu wenigen Feldern, sondern an einer unklaren Struktur. Damit Ihr Prüfprotokoll später nachvollziehbar bleibt, sollten Sie diese Punkte beachten:
- Jeden Stromkreis eindeutig benennen: Keine Sammelbezeichnungen wie Licht oder Steckdosen allein. Besser sind klare Zuordnungen mit Verteiler, Abgang und Raumnummer.
- Messwert und Bewertung trennen: Schreiben Sie nicht nur ok, sondern dokumentieren Sie den gemessenen Wert und daneben die Bewertung.
- Prüfmittel angeben: Messgerät, Serien- oder Inventarnummer und idealerweise der letzte Prüf- oder Kalibrierstatus gehören in die Datei.
- Abweichungen kommentieren: Wenn ein Grenzwert nicht eingehalten wird oder eine Messung nicht anwendbar ist, braucht es eine kurze Begründung.
- Versionieren statt überschreiben: Speichern Sie Freigaben, Nachträge und Mängelbeseitigungen nicht in einer einzigen unsichtbar geänderten Datei.
Ist eine kostenlose Vorlage automatisch normkonform?
Kurz gesagt: nein. Eine kostenlose Vorlage kann sehr nützlich sein, wenn sie vollständig ist und zu Ihrer Anlage passt. Normkonform wird sie aber erst durch die fachlich richtige Anwendung. Dazu gehören die passende Prüfmethodik, die korrekte Auswahl der Messungen, die Bewertung nach den maßgeblichen Grenzwerten und eine eindeutige Dokumentation der Ergebnisse.
Gerade deshalb sollte Ihre Excel-Datei nicht nur ein schönes Layout haben, sondern vor allem die Inhalte unterstützen, die in der Praxis wirklich gebraucht werden: Stammdaten, Sichtprüfung, Messung, Bewertung und Freigabe. Alles andere ist Beiwerk.
FAQ zum VDE 0100-600 Prüfprotokoll
Welche Messwerte gehören fast immer in das Protokoll?
Häufig dokumentiert werden Durchgängigkeit der Schutzleiter, Isolationswiderstand, Polarität, Funktionsprüfungen sowie Schutzmaßnahmen wie RCD- oder Abschaltbedingungen. Welche Punkte tatsächlich notwendig sind, hängt von der Anlage und der angewendeten Schutzmaßnahme ab.
Wer darf ein Prüfprotokoll nach VDE 0100-600 ausfüllen?
Die Prüfung und Bewertung sollten durch entsprechend qualifizierte Fachkräfte im passenden betrieblichen und rechtlichen Rahmen erfolgen. Entscheidend ist, dass die prüfende Person die Anlage, das Messverfahren und die Bewertung sicher beherrscht.
Ist Excel besser als PDF?
Für die Erfassung ist Excel meist flexibler, weil sich Listen, Formeln und Auswertungen leichter pflegen lassen. Für die Ablage und Weitergabe an Auftraggeber ist oft zusätzlich ein gesperrtes PDF sinnvoll. In der Praxis hat sich daher die Kombination aus Excel als Arbeitsdatei und PDF als Freigabedokument bewährt.
Reicht eine einzige Vorlage für jede Anlage?
Selten. Eine gute Basisvorlage ist hilfreich, sollte aber je nach Netzform, Schutzkonzept, Umfang und Projektart angepasst werden. Genau deshalb ist eine modulare Struktur in Excel so wertvoll.
Fazit
Ein gutes VDE 0100-600 Prüfprotokoll in Excel muss keine überladene Monsterdatei sein. Entscheidend ist, dass es die Erstprüfung sauber strukturiert: Stammdaten, Sichtprüfung, Erprobung, Messwerte und Freigabe. Wenn Sie genau dafür eine praxistaugliche Basis suchen, können Sie die CSV-Vorlage aus diesem Beitrag direkt herunterladen und in Excel weiter ausbauen.
