Wenn in Projekten oder Produktionsabläufen Fehler auftreten, ist die Versuchung groß, nur die offensichtlichen Symptome zu bekämpfen. Doch wer das Problem an der Wurzel packen will, braucht eine systematische Ursachenanalyse. Genau hier kommt das Ishikawa-Diagramm (auch Fischgrätendiagramm genannt) ins Spiel. Mit der richtigen Ishikawa Diagramm Vorlage strukturieren Sie Brainstorming-Prozesse effizient und decken versteckte Fehlerquellen zuverlässig auf.
In diesem umfassenden Guide erfahren Sie, wie Sie das Diagramm in der Praxis anwenden, welche Kategorien (die 8M-Methode) entscheidend sind und wie Sie gefundene Ursachen objektiv bewerten.
Was ist ein Ishikawa-Diagramm?
Das Ishikawa-Diagramm wurde in den 1940er Jahren vom japanischen Chemiker Kaoru Ishikawa entwickelt. Es ist ein visuelles Werkzeug zur Ursache-Wirkungs-Analyse. Durch seine charakteristische Form, die an das Skelett eines Fisches erinnert, wird es häufig auch als Fischgrätendiagramm (Fishbone Diagram) bezeichnet.
Der Kopf des Fisches repräsentiert das Problem (die Wirkung). Die Gräten stellen die verschiedenen Hauptkategorien möglicher Ursachen dar. Von diesen Hauptgräten zweigen wiederum kleinere Verästelungen ab, welche die detaillierten Einzelursachen abbilden.
Die 8M-Methode: Kategorien für Ihre Vorlage

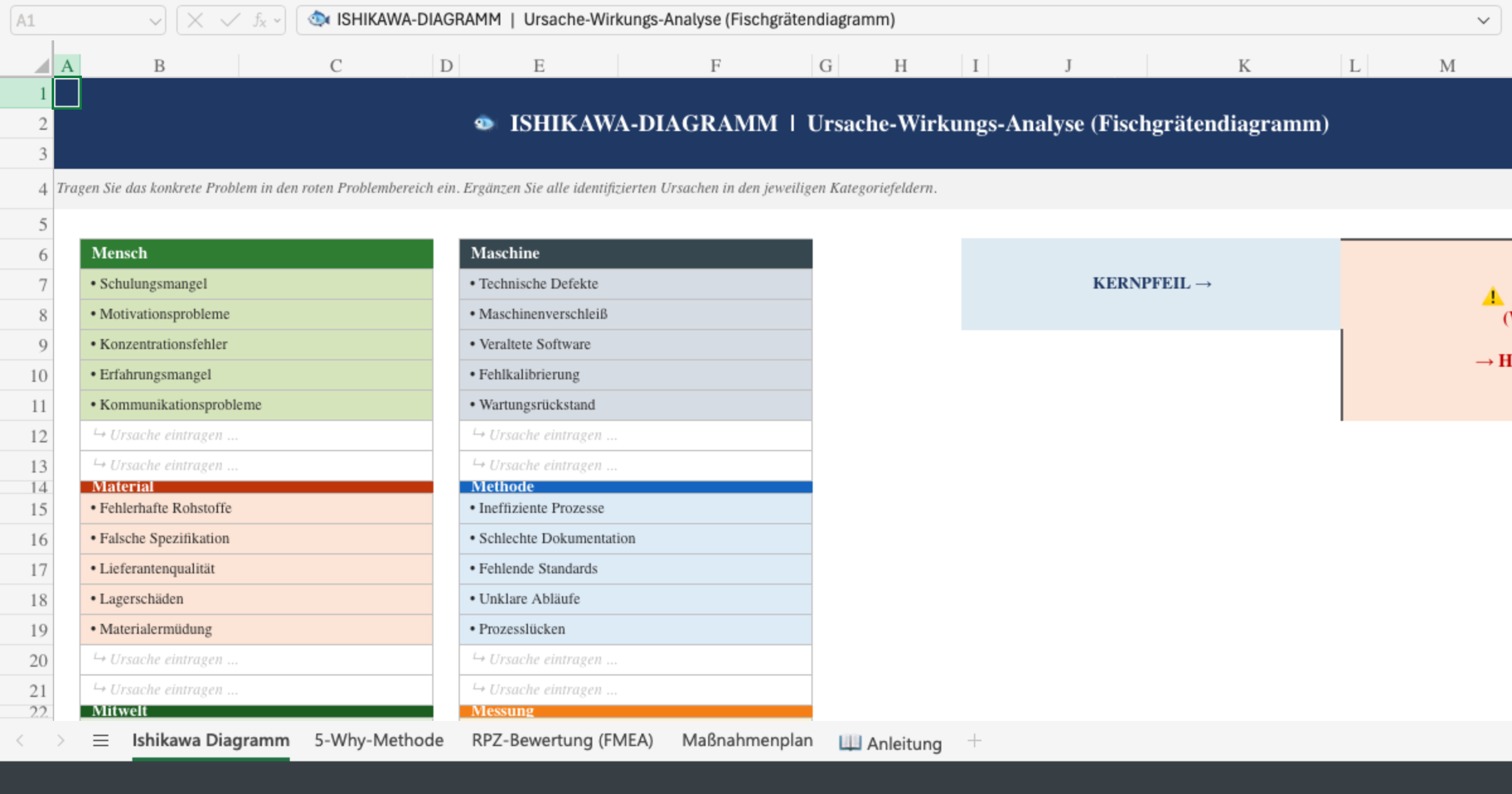

Um das Brainstorming zu strukturieren, nutzt man standardisierte Kategorien. Ursprünglich bestand das Modell aus 4 Kategorien (4M), wurde aber im modernen Qualitätsmanagement auf die 8M-Methode erweitert. Eine gute Ishikawa Diagramm Vorlage sollte diese Aspekte abdecken:
- Mensch: Fehlt es an Schulung, Motivation oder Konzentration?
- Maschine: Gibt es technische Defekte, Verschleiß oder veraltete Software?
- Material: Sind Rohstoffe fehlerhaft oder entsprechen nicht den Spezifikationen?
- Methode: Sind die Arbeitsprozesse ineffizient oder schlecht dokumentiert?
- Mitwelt (Milieu): Beeinflussen Temperatur, Luftfeuchtigkeit oder Lärm den Prozess?
- Messung: Sind die Prüfmittel kalibriert und die Messmethoden valide?
- Management: Sind Ziele unklar oder Ressourcen falsch verteilt?
- Moneten (Geld): Führt Budgetmangel zu Qualitätseinbußen?
Schritt-für-Schritt: So nutzen Sie die Vorlage richtig
Ein Ishikawa-Diagramm entfaltet seine volle Wirkung nur im Team. Gehen Sie wie folgt vor:
- Problem präzise definieren: Tragen Sie das Problem so spezifisch wie möglich in den Kopf des Fisches ein (z.B. "Lieferverzögerung bei Produkt X um durchschnittlich 4 Tage" statt nur "Lieferprobleme").
- Team zusammenstellen: Laden Sie Experten aus verschiedenen Abteilungen ein, um blinde Flecken zu vermeiden.
- Brainstorming durchführen: Sammeln Sie mögliche Ursachen und ordnen Sie diese den Hauptgräten (Mensch, Maschine, etc.) zu.
- Die 5-Why-Methode anwenden: Fragen Sie bei jeder gefundenen Ursache mehrmals "Warum?", um von oberflächlichen Gründen zur wahren Kernursache vorzudringen.
Weitere fundierte Informationen zu Qualitätswerkzeugen finden Sie bei der Deutschen Gesellschaft für Qualität (DGQ), die Standards für solche Analysen setzt.
Ursachen bewerten mit der Risikoprioritätszahl (RPZ)
Nachdem Sie das Diagramm ausgefüllt haben, stehen Sie oft vor Dutzenden möglicher Ursachen. Welche sollten Sie zuerst beheben? Hier hilft die Kombination des Ishikawa-Diagramms mit der FMEA-Methode (Fehlermöglichkeits- und Einflussanalyse).
Interaktiver RPZ-Rechner zur Ursachenpriorisierung
Nutzen Sie unseren integrierten Rechner, um die Priorität Ihrer identifizierten Ursachen direkt zu ermitteln.
Häufige Fehler bei der Anwendung vermeiden
Auch die beste Ishikawa Diagramm Vorlage nützt wenig, wenn methodische Fehler begangen werden. Achten Sie darauf, Symptome nicht mit Ursachen zu verwechseln. Ein häufiger Fehler ist es, das Diagramm allein im stillen Kämmerlein auszufüllen. Qualitätssicherung nach ISO 9001 erfordert stets die Einbindung der Mitarbeiter, die den Prozess täglich ausführen.
Fazit: Das Ishikawa-Diagramm ist ein zeitloses, hocheffektives Werkzeug. Nutzen Sie unsere Vorlage als Startpunkt, kombinieren Sie diese mit der 5-Why-Methode und bewerten Sie die Ergebnisse mit der RPZ. So transformieren Sie reaktives Krisenmanagement in proaktive Qualitätsverbesserung.
